M66

3 / 8

1

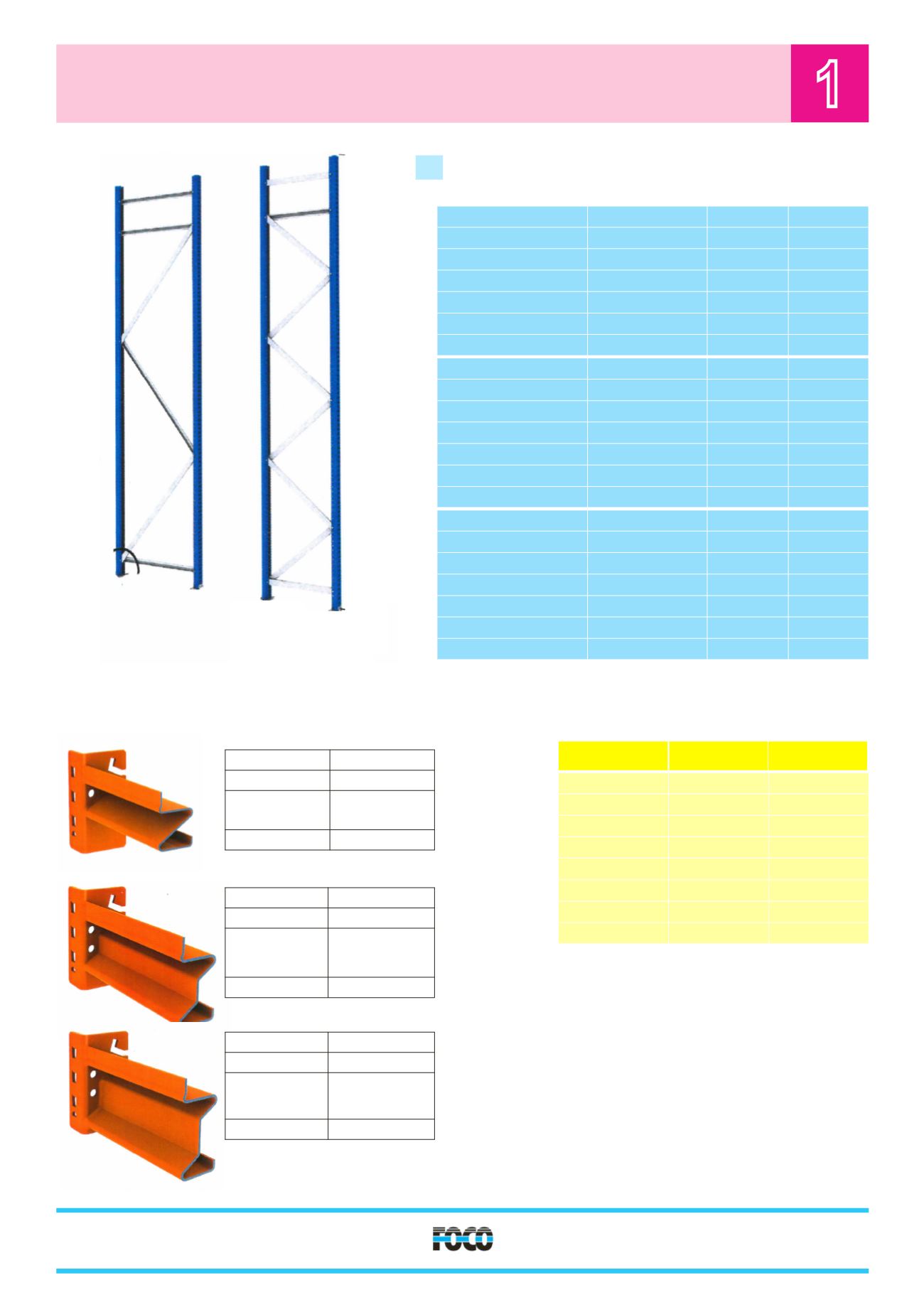

Weitspannregal M66
A Rahmen Typ BM Weitspannregal M66
Belastungstabelle der Rahmen Typ B+BM
Rahmen
M66 H2000 B400 BM M66 Rahmen 2000 mm 400 mm
M66 H2000 B500 BM M66 Rahmen 2000 mm 500 mm
M66 H2000 B600 BM M66 Rahmen 2000 mm 600 mm
M66 H2000 B700 BM M66 Rahmen 2000 mm 700 mm
M66 H2000 B800 BM M66 Rahmen 2000 mm 800 mm
M66 H2000 B900 BM M66 Rahmen 2000 mm 900 mm
M66 H2000 B1000 BM M66 Rahmen 2000 mm 1000 mm
Artikel Nr. Bezeichnung Höhe Tiefe
Die Belastung der Rahmen ist abhängig von der
ersten Auflage der Längsträger.
Grundsätzlich gilt: Je tiefer die erste Auflage der
Längsträger, desto höher die Belastbarkeit des
Rahmen.
M66 H2500 B400 BM M66 Rahmen 2500 mm 400 mm
M66 H2500 B500 BM M66 Rahmen 2500 mm 500 mm
M66 H2500 B600 BM M66 Rahmen 2500 mm 600 mm
M66 H2500 B700 BM M66 Rahmen 2500 mm 700 mm
M66 H2500 B800 BM M66 Rahmen 2500 mm 800 mm
M66 H2500 B900 BM M66 Rahmen 2500 mm 900 mm
M66 H2500 B1000 BM M66 Rahmen 2500 mm 1000 mm
M66 H3000 B400 BM M66 Rahmen 3000 mm 400 mm
M66 H3000 B500 BM M66 Rahmen 3000 mm 500 mm
M66 H3000 B600 BM M66 Rahmen 3000 mm 600 mm
M66 H3000 B700 BM M66 Rahmen 3000 mm 700 mm
M66 H3000 B800 BM M66 Rahmen 3000 mm 800 mm
M66 H3000 B900 BM M66 Rahmen 3000 mm 900 mm
M66 H3000 B1000 BM M66 Rahmen 3000 mm 1000 mm
Ab einer Rahmenhöhe ab 3500 mm muss der Rahmentyp B verwendet werden.
Dieser ist belastbarer (siehe Tabelle)
Rahmentyp BM
Rahmentyp B
500 mm 3100 kg 3500 kg
600 mm 3060 kg 3430 kg
700 mm 3000 kg 3350 kg
800 mm 2950 kg 3200 kg
900 mm 2930 kg 3080 kg
1000 mm 2880 kg 3000 kg
1100 mm 2800 kg
1200 mm 2600 kg
Oberkante der ersten
Auflage
Rahmentyp BM Rahmentyp B
Materialstärke 1,5 mm
Einhängelaschen MC3
Standardlängen 890-1070-1250-
1425-1605
Standardfarbe Orange 2004
Materialstärke 1,8 mm
Einhängelaschen MC3
Standardlängen 890-1070-1250-
1425-1605-1785-
1960-2140
Standardfarbe Orange 2004
Materialstärke 2 mm
Einhängelaschen MC3
Standardlängen 1605-1785-1960-
2140-2315-2500-
2675
Standardfarbe Orange 2004
Standardmodelle Längsträger:
Typ: Z3515
Typ: Z5518
Typ: Z6520
