7 / 8
Stahl: Fe 430-B laut EN 10025
Sicherheitskoef: 1.71
Ausführung: Beschichtet orange, RAL 2004
Rahmen-
tiefe (mm)
Auflagentyp
Max. Last
gleichmässig
verteilt
GM MV/MVZ
Z.C6
400
361
377
369
500 kg/m2
500
461
477
469
500 kg/m2
600
561
577
569
500 kg/m2
700
661
677
669
400 kg/m2
800
761
777
769
250 kg/m2
1000
961
977
969
150 kg/m2
Tablardicke: 25 mm
B = Rahmentiefe
C = Breite der Tablare in mm
M56S0887377 887 mm 377 mm
M56S0887477 887 mm 477 mm
M56S0887577 887 mm 577 mm
M56S0887677 887 mm 677 mm
M56S0887777 887 mm 777 mm
M56S0887977 887 mm 977 mm
Artikel Nr.
Länge
Breite
F Spantablare 25 mm, roh
M56S1067377 1067 mm 377 mm
M56S1067477 1067 mm 477 mm
M56S1067577 1067 mm 577 mm
M56S1067677 1067 mm 677 mm
M56S1067777 1067 mm 777 mm
M56S1067977 1067 mm 977 mm
Artikel Nr.
Länge
Breite
M56S1247377 1247 mm 377 mm
M56S1247477 1247 mm 477 mm
M56S1247577 1247 mm 577 mm
M56S1247677 1247 mm 677 mm
M56S1247777 1247 mm 777 mm
M56S1247977 1247 mm 977 mm
Artikel Nr.
Länge
Breite
M56S1422377 1422 mm 377 mm
M56S1422377 1422 mm 477 mm
M56S1422577 1422 mm 577 mm
M56S1422677 1422 mm 677 mm
M56S1422777 1422 mm 777 mm
M56S1422977 1422 mm 977 mm
Artikel Nr.
Länge
Breite
M56S1067377 1602 mm 361 mm
M56S1067377 1602 mm 461 mm
M56S1067377 1602 mm 561 mm
M56S1067377 1602 mm 661 mm
M56S1067377 1602 mm 761 mm
M56S1067377 1602 mm 961 mm
Artikel Nr.
Länge
Breite
Abmessungen, für GM-Längsträger
Zuschnittt f. M56 Zuschnitt für M56
Um die Spanplattenlänge festzulegen ist vom Lichtmass
Innenkante Rahmen 10 mm , abzuziehen (DM -10 mm)
M5672196003 Längsträger Z81.C6 1960 mm 490 kg
M5673196003 Längsträger Z82.C6 1960 mm 620 kg
M5674196003 Längsträger Z101.C6 1960 mm 1050 kg
M5675196003 Längsträger Z102.C6 1960 mm 1300 kg
Artikel Nr.
Bezeichnung
Länge
Max. Belastung
E Längsträger Z.C6, orange RAL 2004
M5674214003 Längsträger Z101.C6 2140 mm 950 kg
M5675214003 Längsträger Z102.C6 2140 mm 1180 kg
M5675250003 Längsträger Z102.C6 2500 mm 1015 kg
M5675267503 Längsträger Z102.C6 2675 mm 950 kg
M5674231503 Längsträger Z101.C6 2315 mm 885 kg
M5675231503 Längsträger Z102.C6 2315 mm 1100 kg
1
Weitspannregal
M66

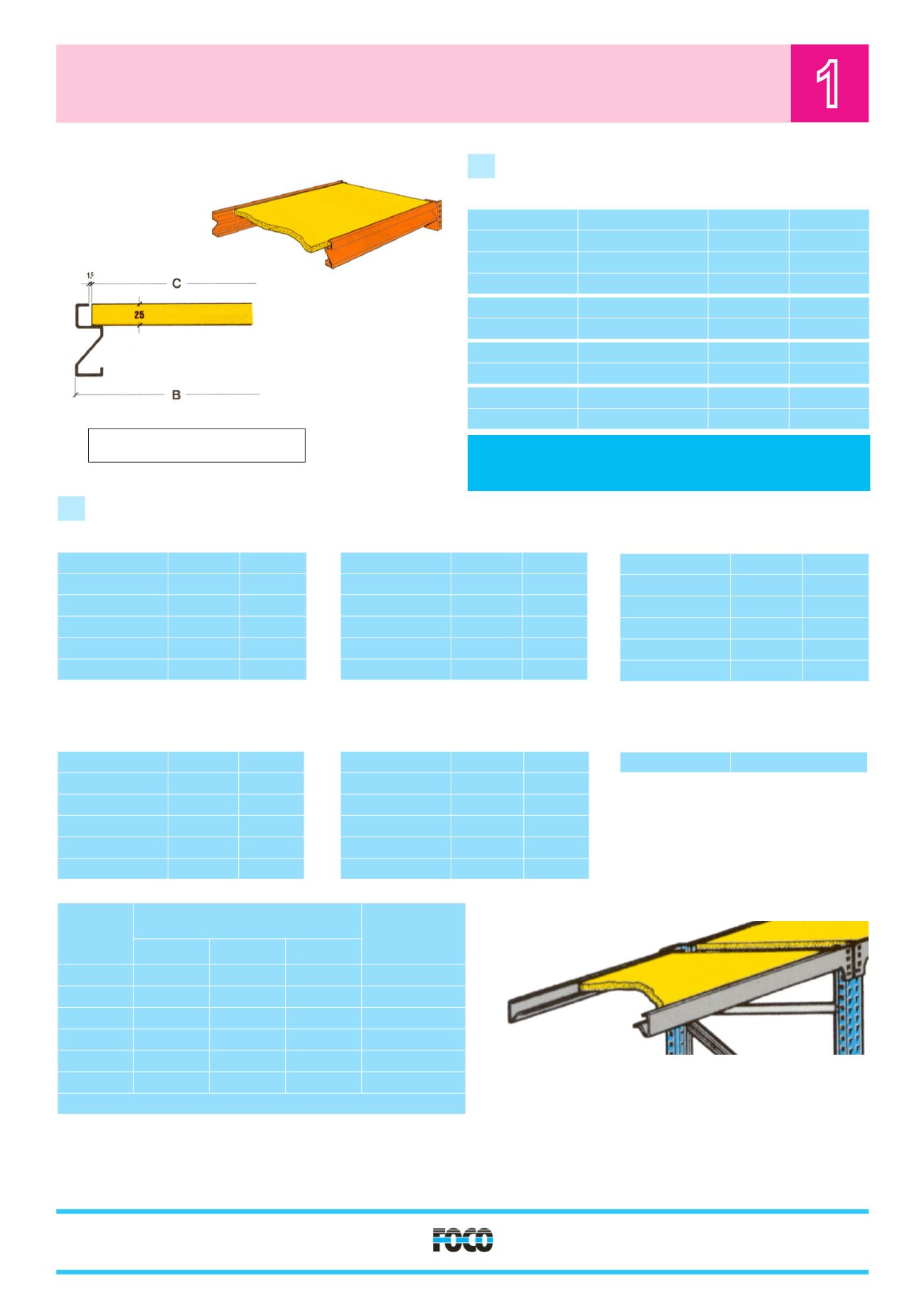

Schemazeichnung mit Längsträger Zeta
für Weitspannregale
